JIS F7369 Gate Valve
Materials of main parts
Body Material: Cast Iron
Disc Material: Cast Iron
Stem Material: Brass/Stainless Steel
Bonnet Material: Cast Iron
Overview
Application:This JIS F7369 Gate Valve is designed for marine applications involving oil, pulsation water.

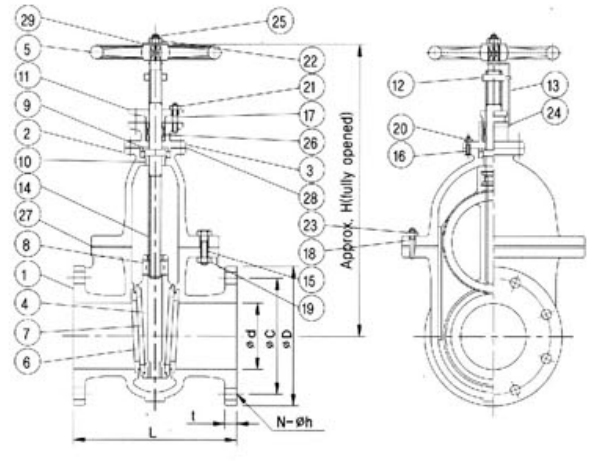

Material Specification:
NO. | PARTS | MATERIAL |
|---|---|---|
1 | BODY | CAST IRON |
2 | BONNET | CAST IRON |
3 | STUFFING BOX | CAST IRON |
4 | DISC | CAST IRON |
5 | HANDWHEEL | CAST IRON |
6 | VALVE SEAT OF BODY | BRONZE / STAINLESS STEEL |
7 | VALVE SEAT OF DISC | BRONZE / STAINLESS STEEL |
8 | SCREWED PIECE | BRONZE / STAINLESS STEEL |
9 | GUIDE BUSH | BRONZE / STAINLESS STEEL |
10 | GUIDE BUSH | BRONZE / STAINLESS STEEL |
11 | PACKING GLAND | BRONZE |
12 | INDICATOR | BRASS |
13 | INDICATOR PLATE | BRASS |
14 | STEM | BRASS / STAINLESS STEEL |
15 | STUD BOLT | STEEL |
16 | STUD BOLT | STEEL |
17 | STUD BOLT | STEEL |
18 | TAPER PIN WITH THREAD | STAINLESS STEEL |
19 | HEXAGON NUT | STEEL |
20 | HEXAGON NUT | STEEL |
21 | HEXAGON NUT | STEEL |
22 | HEXAGON NUT | STEEL |
Technical Specifications:
Model:JIS F7369 Gate Valve
Connection:JIS 16K
Pressure Ratings (Max Working Pressure Unit:kgf/cm²)
Rating | 300A~400A |
|---|---|
Oil and Pulsation water | 16 |
Nominal Diameter:DN50~DN400
Hydrostatic Test Pressure (kgf/cm²):
Size
300A-400A
HYDROSTATIC PRESS TEST(SHELL)
24
HYDROSTATIC PRESS TEST(SEAT)
17.6
Connection Type: Bolted Bonnet Renewable seat, Non Rising Stem Flanged Ends.

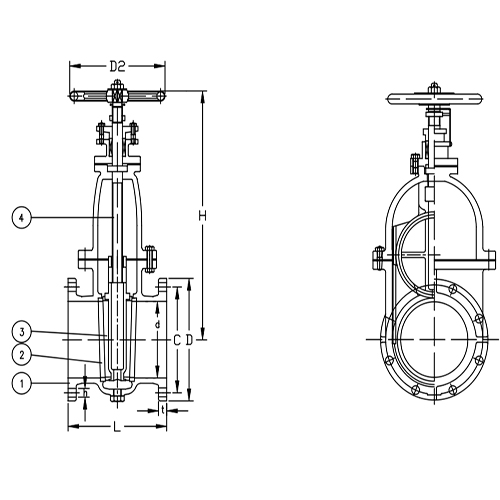

Dimensions Specification:
Ød: Diameter
ØD: Outer Diameter.
ØC: Pitch Circle Diameter
N-Øh: Number and Diameter of Bolt Holes.
t: Flange Thickness.
L: Face-to-Face Length
H: Height.
Dimension Tables(Unit:mm)
Size | 50A | 65A | 80A | 100A | 125A | 150A | 200A | 250A | 300A | 350A | 400A |
|---|---|---|---|---|---|---|---|---|---|---|---|
Ød | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 335 | 380 |
ØD | 175 | 175 | 200 | 225 | 270 | 305 | 350 | 430 | 480 | 540 | 605 |
ØC | 140 | 140 | 160 | 185 | 225 | 260 | 305 | 380 | 430 | 480 | 540 |
N-Øh | 8-19 | 8-19 | 8-23 | 8-23 | 8-25 | 12-25 | 12-25 | 12-27 | 16-27 | 16-33 | 16-33 |
t | 20 | 22 | 24 | 26 | 26 | 28 | 30 | 34 | 36 | 38 | 42 |
L | 220 | 220 | 234 | 254 | 274 | 294 | 328 | 388 | 490 | 540 | 610 |
H | 300 | 350 | 400 | 450 | 520 | 580 | 700 | 840 | 1010 | 1070 | 1185 |
Weight(Kg) | 20.40 | 30.40 | 36.30 | 54.40 | 72.50 | 94.60 | 149.60 | 243.50 | 430 | 580 | 780 |
